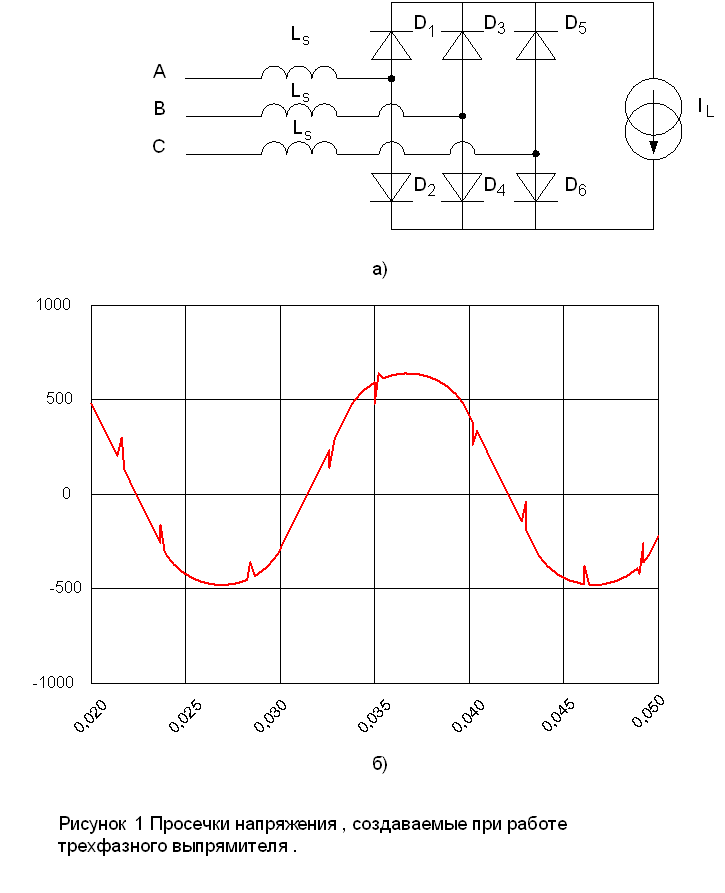

Еще одним фактором ухудшающим качество электрической энергии, являются просечки напряжения. Просечки возникают из за коммутации диодов в выпрямителях с конечной индуктивностью линии. На рисунке 1 (а) показана схема трехфазного выпрямителя с индуктивностью L_s , в цепях каждой фазы, а на рисунке 1 (б) – осциллограмма напряжения в цепи его питания с просечками напряжения. Отметим, что паразитные индуктивности внутри самого выпрямителя мы предполагаем равными нулю, так что диоды включаются и выключаются мгновенно.

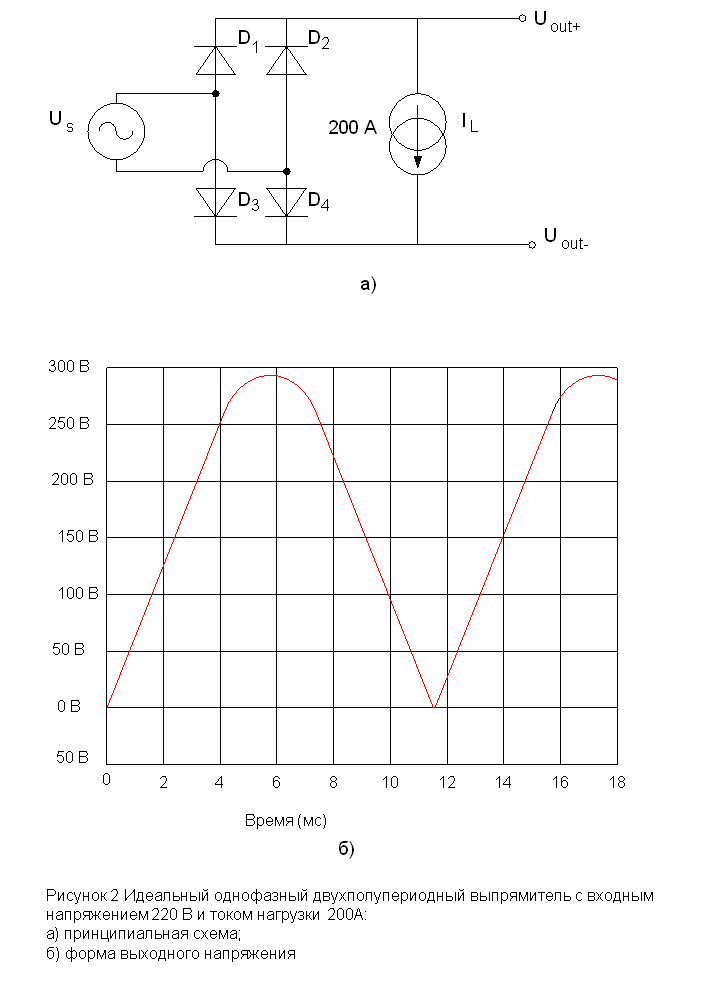

В этом примере мы увидим, как индуктивность линии приводит к просечкам при работе выпрямителя. Во-первых, рассмотрим идеальный однофазный двухполупериодный выпрямитель с входным напряжением 220 В и током нагрузки 200 А. (рисунок 2, а). Если индуктивность линии питания выпрямителя равна нулю, то выходное напряжение выпрямителя будет представлять собой идеальные однополярные полуволны синусоидального напряжения (рисунок 2, б). В этой схеме диоды D₁ и D₄ включены при положительной полуволне входного напряжения, а диоды D₂ и D₃ – при отрицательной полуволне. При переходе входного напряжения через ноль переключения тока из одной пары диодов в другую происходит мгновенно, а просечки не происходит.

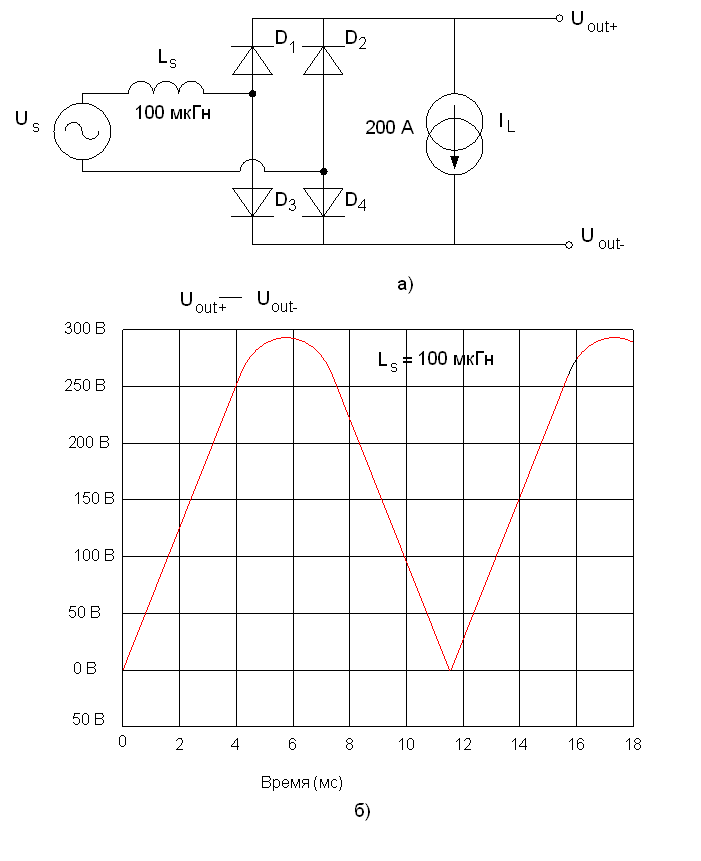

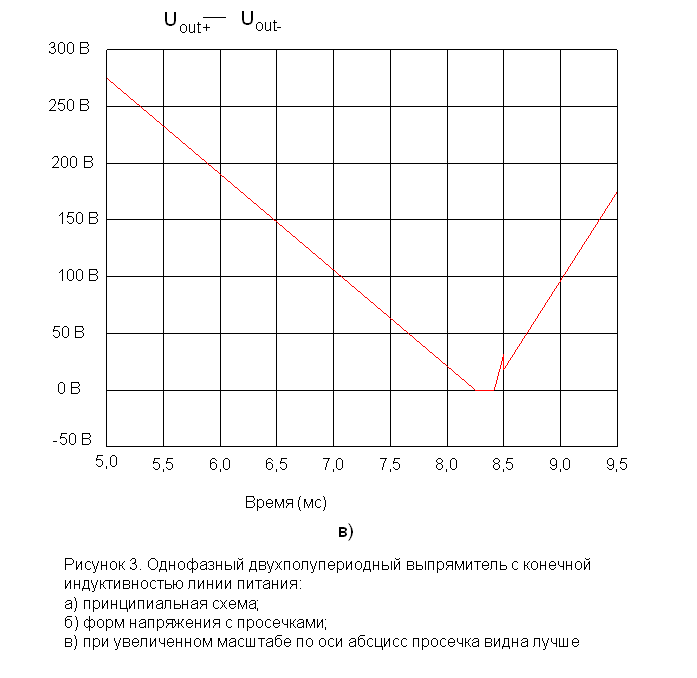

Теперь рассмотрим случай с конечным значением индуктивности линии питания выпрямителя. На рисунке 3 (а) изображена та же схема, что и на рисунке 2 (а), но с введенной в цепь питания катушкой индуктивностью 100 мкГн. При этом появляется интервал времени между моментом включения одной пары диодов и моментом выключения другой пары. В течение этого интервала времени все четыре диода включены, выходное напряжение равно нулю, а вход выпрямителя которого замкнут. Получатся в этом случае форма выходного напряжения показана на рисунке 3 (б,в), где заметны просечки вблизи точки перехода входного напряжения через ноль. Эти просечки добавляют нежелательные гармоники во входное и выходное напряжение выпрямителя, а также уменьшают среднее значение выходного напряжения.
