Осциллирующая помеха

Осциллирующая помеха

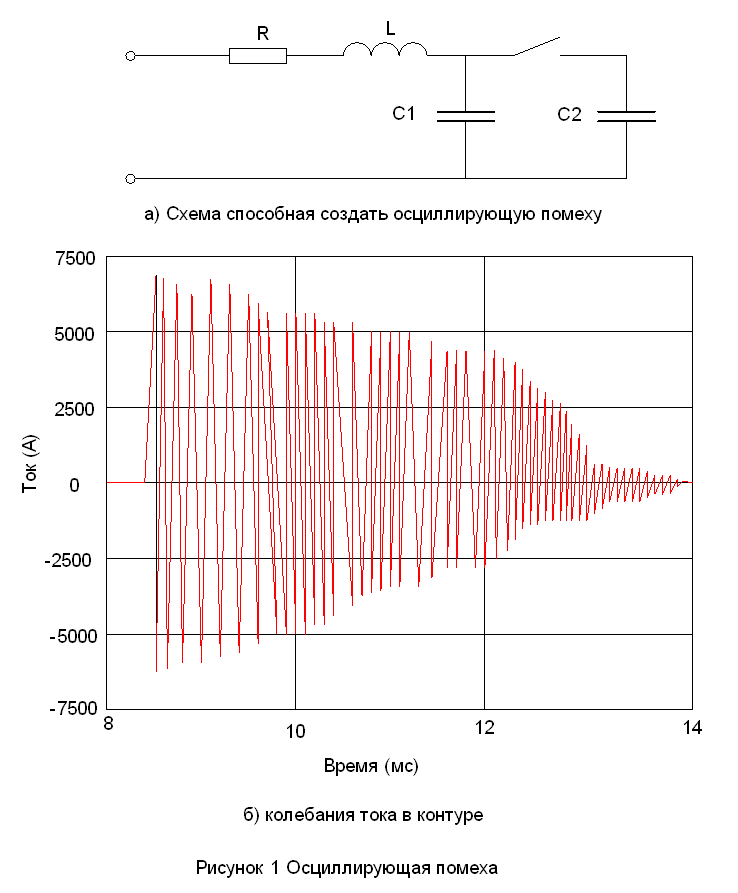

Осциллирующая помеха представляет собой кратковременное двухполярное изменение напряжения, тока или их обоих в линии электропередачи. Эта помеха может возникать из-за резонанса при включении конденсаторов, предназначенных для коррекции коэффициента мощности. На рисунке 1(а) приведена схема, в которой возможно возникновение этого эффекта. Шина питания в ней имеет индуктивность L. Конденсатор С1 в ней может быть использован для коррекции коэффициента мощности или ослабления провалов напряжения. Если в какой то момент времени мы подключим к этой цепи конденсатор С2, то могут возникнуть условия для возникновения резонансных колебаний в контуре, образуемом индуктивностью шины питания и емкость конденсаторной батареи. На рисунке 1(б) показана осциллограмма колебаний, возникающих в этом случае.

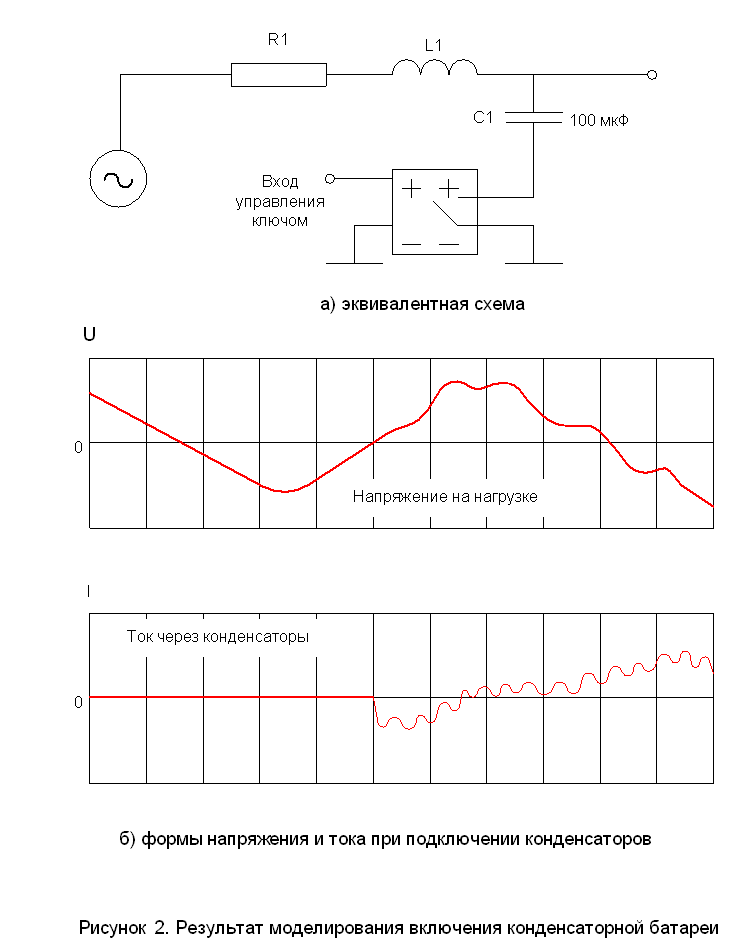

На рисунке 2 (а) изображена схема в которой к линии передачи электроэнергии параллельно нагрузке может быть подключена батарея конденсаторов. Это может быть нужно для улучшения коэффициента мощности или для других целей. При моделировании напряжения фазного напряжения 220 В, а конденсаторы подключаются в момент времени t=100мс. На рисунке 2 (б) показаны осциллограммы напряжения на нагрузке и тока через конденсаторную батарею. Пульсации напряжения на нагрузке после подключения конденсаторов возникают из за протекания тока на частоте резонанса LC- контура через конденсатор и импеданс линии (частота резонанса в рад/с определяется выражением 1/2π).
