Установка электрического счетчика

Подключить счетчик электрической энергии не так уж и сложно

Подключить счетчик электрической энергии не так уж и сложно. Все счетчики подключаются по определенной схеме подключения, которые будут приводиться далее.

Счетчики бывают постоянного и переменного тока, счетчики переменного тока делятся на однофазные и трехфазные, те в свою очередь бывают индукционные и электронные. Не смотря на то, что в данном разделе описываются, примеры домашней электропроводки, и в обычной квартире не часто встречается трехфазное питание, мы все равно рассмотрим схему подключения трехфазного счетчика.

Однофазные счетчики подключаются по простому принципу – “фазный провод входит в клемму 1 и выходит из клеммы 2. Нулевой провод входит в клемму 3 и выходит из клеммы 4”, то есть подключение питание помещения, производится на 1 и 3 клемму (1-L, 3-N), а питание всей внутренней проводки помещения берется с клемм 2 и 4 (2-L, 4-N) .

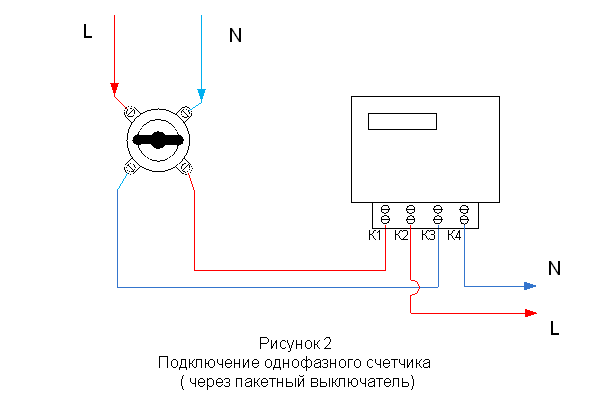

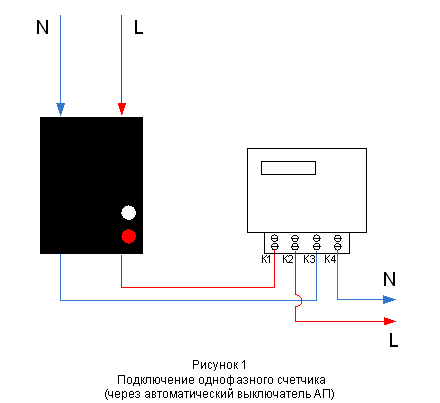

Питающие провода фазный и нулевой, обычно берутся с пакетного выключателя, но вместо него лучше применить автоматический выключатель. Пакетный выключатель не защитит от токов короткого замыкания а автоматический выключатель защитит, к тому же в некоторых автоматических выключателях применяются два вида защиты – токовая и тепловая (автоматы АП).

Нулевой провод, после счетчика не должен разрываться, поэтому при дальнейшем подключении автоматических выключателей или предохранителей (пробок), на нулевой провод предохранитель не устанавливается. Для удобства распределения электрического питания помещений, в распределительных щитах устанавливается специальная клемма для нулевого провода, которая позволяет подключить несколько нулевых проводников, к основному.

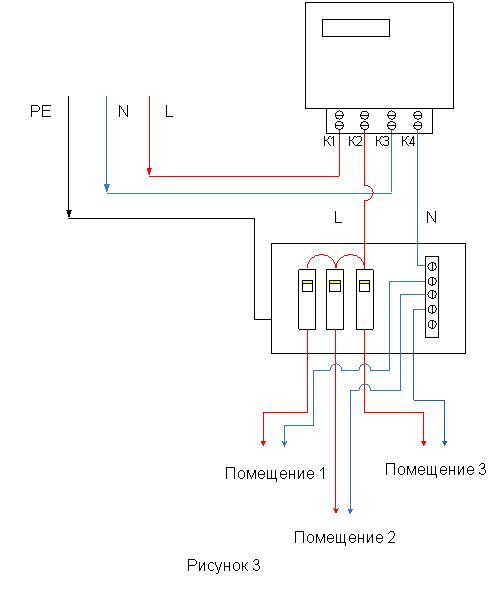

В том случае если необходимо подключить несколько помещений от одной фазы, то при монтаже автоматических выключателей (предохранителей) в распределительный щит необходимо установить перемычки питания от одного автомата к другому. Таким образом, от одной фазы можно подключить несколько помещений.

Провод защитного заземления не зарывается ни одним автоматическим выключателем (предохранителем) и присоединяется к корпусу распределительного щита.

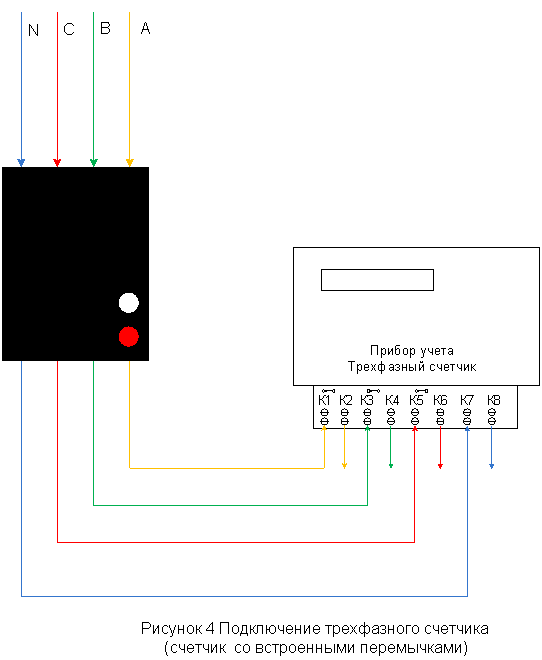

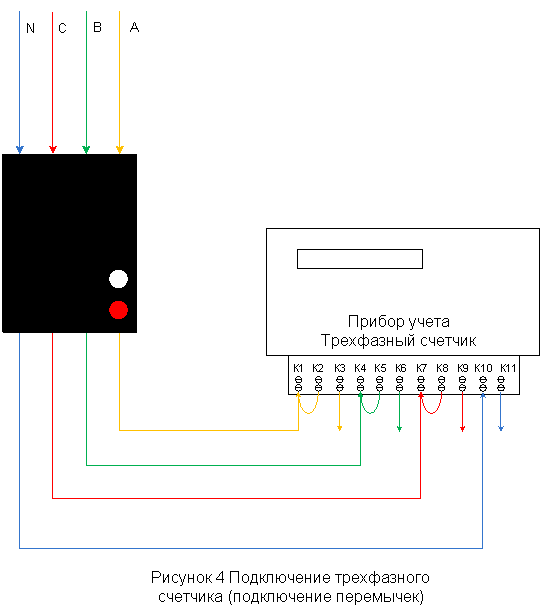

Трехфазные счетчики иногда монтируют со встроенной перемычкой, если же встроенной перемычки нет, то их необходимо установить самостоятельно.

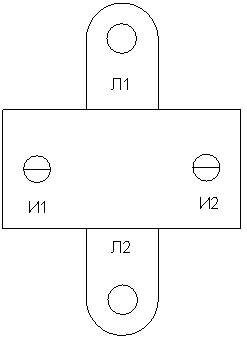

В тех случаях, когда нагрузка объекта велика, больше 5 А, применяют измерительные трансформаторы тока. В этом случае схема подключения счетчика изменяется, основные токоведущие провода не подключаются к счетчику, а весь учет потребляемой электроэнергии ведется через измерительные трансформаторы тока. На трансформаторах тока всегда есть обозначения И1,И2,Л1,Л2. При подключении счетчика используются эти контакты.
