Назначение проводов в однофазной проводке. УЗО (Устройство защитного отключения)

Во внутренних однофазных проводках домов есть 3 провода, не смотря на то, что проводка однофазная

Во внутренних однофазных проводках домов есть 3 провода, не смотря на то, что проводка однофазная. Эти провода, представляют из себя:

-Фазный провод (L) - это проводник по которому подается электроэнергия в жилье. Фазные провода всегда защищают при помощи предохранителей (автоматических выключателей, пробочных автоматов, пробок). Напряжение одного фазного провода =220В.

- Нулевой (нейтральный) провод (N) – это провод, при помощи которого замыкается электрическая цепь и электрические приборы работаю. На нулевом проводе нет напряжения.

- Провод защитного заземления (РЕ) – этот провод предназначен для защиты людей от поражения электрического тока. Удар электрического тока может произойти не только из за прикосновения частью тела к фазному проводу, но так же в тех случаях когда из за внутренней неисправности прибора, его металлический корпус оказался под напряжением. Если человек прикоснулся к такому корпусу, удара электрическим током не произойдет, так как ток уходит по заземляющему проводу.

При монтаже электрической проводки необходимо в обязательном порядке защищать фазные провода предохранителями. Главный предохранитель должен быть установлен в начале всей проводки. Некоторые сетевые организации запрещают установку автоматических выключателей до счетчика (что бы уменьшить возможность воровства электрической энергии), данный запрет полностью противоречит ПУЭ, но что бы не идти на конфликт со своей сетевой организацией, автоматический выключатель можно поставить после счетчика, потому что даже при возникновении короткого замыкания во внутренней проводке помещения, предохранитель отключит необходимую фазу и возгорания проводки не будет.

Нулевые проводники можно защищать только на главном вводном предохранителе. Далее во всей проводке помещения, на нулевой проводник устанавливать предохранители нельзя. Но если есть возможность не защищать нулевой провод (то есть не устанавливать на него предохранитель), то лучше так и сделать.

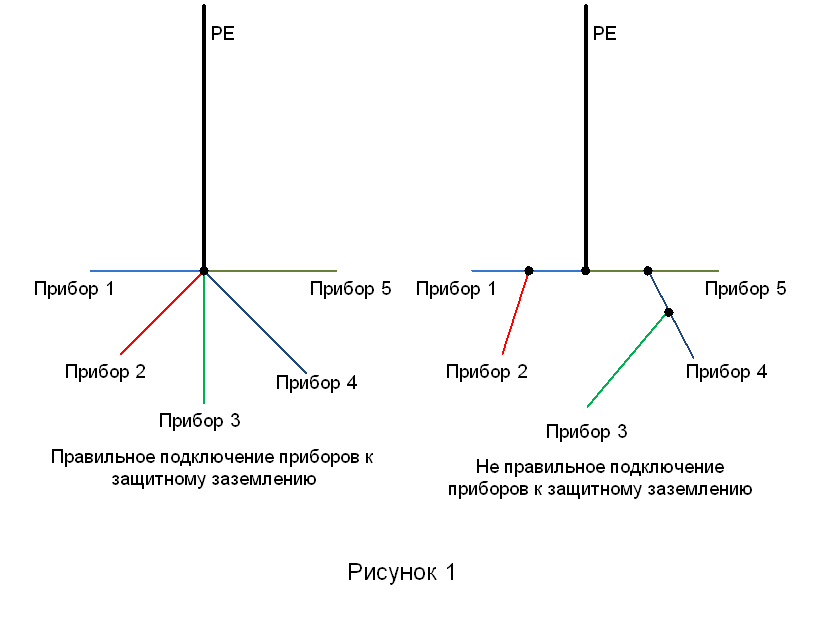

Провод защитного заземления нельзя защищать предохранителями. Он должен быть подключен напрямую к главному проводу защитного заземления. Если отсутствует главный провод защитного заземления, то его можно сделать самому, присоединив провод к предварительно закопанному в землю заземляющему устройству (просто забейте металлический уголок в землю, длинной около то 0,7 до 1 м).Так же в качестве заземляющего устройства подойдут водопроводные металлические трубы. Можно прикрепить заземляющий провод к зачищенной части водопроводной металлической трубы. ВНИМАНИЕ! Использовать в качестве заземляющего устройства газовые трубы нельзя! При подключении провода защитного заземления к бытовым приборам, нельзя через провод одного бытового прибора, подключать все остальные. Бытовые приборы должны быть подключены к проводу защитного заземления независимо друг от друга . (Рисунок 1).

УЗО – устройство защитного отключения. Обеспечивает защиту человека от поражения электрическим током, от возникновения пожаров, неисправностей электропроводки. Но главная функция УЗО – обезопасить защиту человека. Если человек дотронулся до оголенного фазного провода или металлического корпуса бытового прибора (который из за внутренней неисправности оказался под напряжением), то УЗО отключит всю внутреннюю проводку помещения. Человек даже не почувствует никакого удара электрического тока потому что ток отсечки не более 30 мА.

Работа УЗО основана на принципе измерения балансов токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Если баланс токов нарушен, то УЗО немедленно размыкает все входящие в него контактные группы, отключая таким образом неисправную нагрузку.

УЗО необходимо устанавливать после счетчика электрической энергии и после главного предохранителя. Если Вы затрудняетесь и не знаете какой должен быть номинальный ток УЗО необходимого для установки, то посмотрите номинальный ток главного предохранителя и устанавливайте такое же УЗО.

Проверить УЗО можно кнопкой “ТЕСТ”, которая расположена на корпусе устройства. При нажатии на эту кнопку, УЗО должно отключить питание проводки. Если же УЗО полностью обесточено, то кнопка “ТЕСТ” не будет отключать устройство.

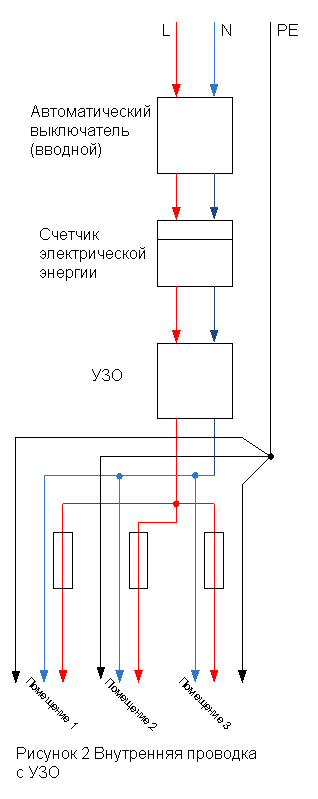

На рисунке 2 показана схема подключения УЗО.
