Как устроена домашняя проводка

Любая бытовая проводка устроена по одному принципу - принципу правильного распределения питающих групп.

Однофазное питание

При однофазном питании, в вашу квартиру или дом подается два провода, один из них фаза (L), другой – ноль (N). Эти два провода подключаются к счетчику электрической энергии, а после счетчика, к внутренней проводке жилья. Вся проводка защищена предохранителями (автоматическими выключателями, автоматами пробкового типа, пробками). Основная задача предохранителей – защита от повышенной силы тока, потому что при повышенной силе тока происходит нагрев и может произойти пожар.

ВНИМАНИЕ при подборе предохранителей обязательно внимательно учитывайте силу тока!

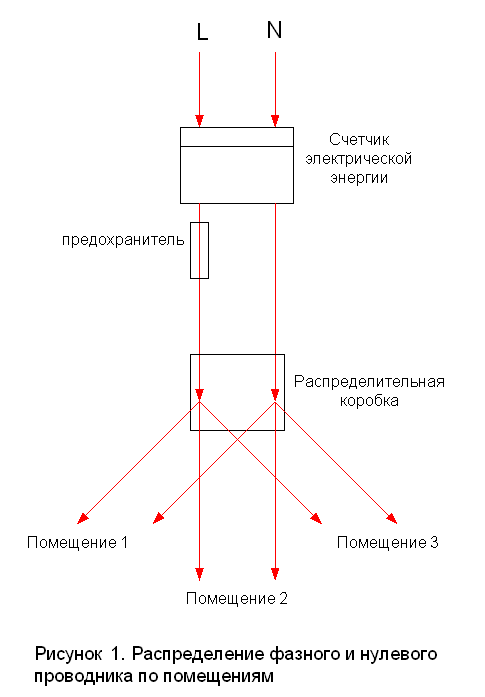

Распределение фазного и нулевого проводника по помещениям

На все помещения жилья проведены фазный и нулевой проводники (два провода после предохранителей). Подключение освещения и розеток производится в монтажных коробках. Очень важно произвести правильный монтаж розеток и освещения в монтажных коробках.

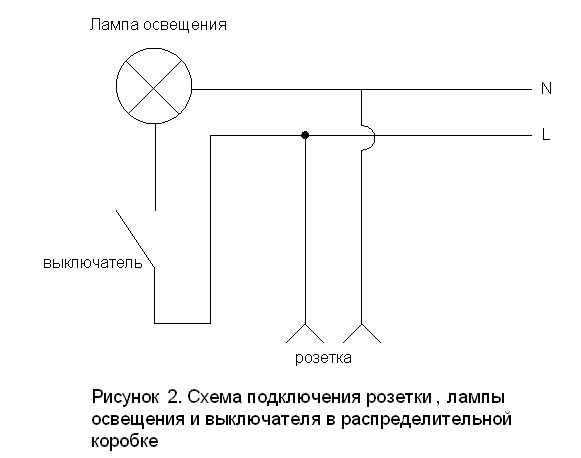

Схема подключения розетки, лампы освещения и выключателя в распределительной коробке

Трехфазное питание

При трехфазном питании, в жилье подается 4 провода – 3 фазы и нулевой проводник. Распределение по помещениям производят как указанно на рисунке 3.

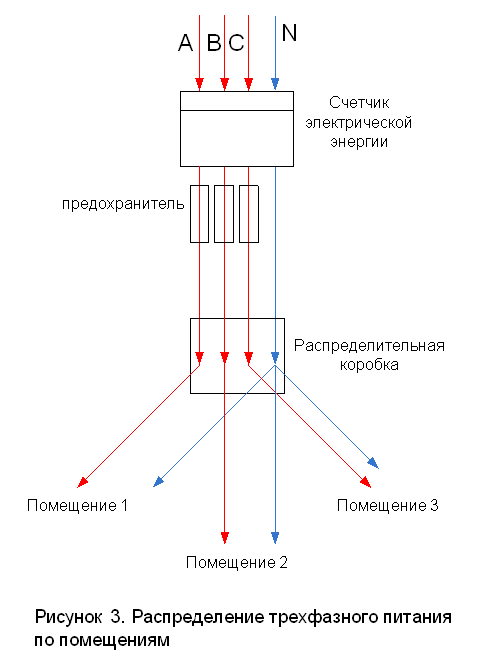

Распределение трехфазного питания по помещениям
