Схемы замещения линий электропередач

treugoma.ru › Передача и распределение электрической энергии ›

Схемы замещения линий электропередач

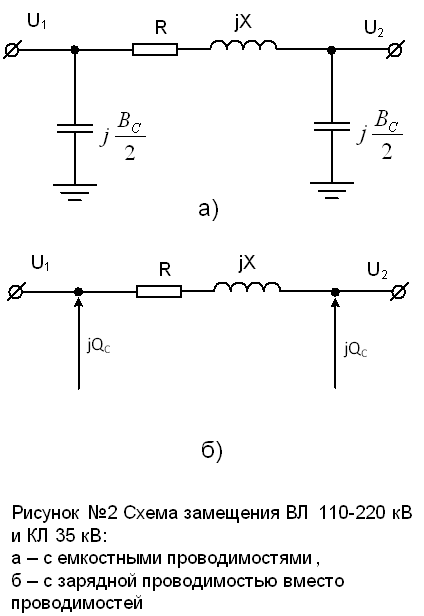

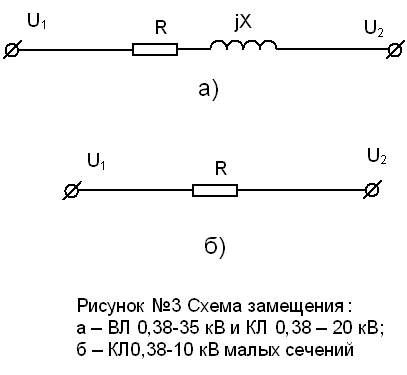

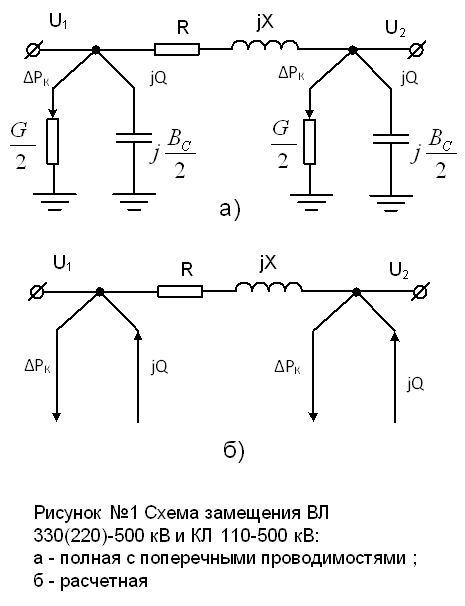

В таблице №1 приведена характеристика отдельных элементов схем замещения линий. В соответствии с их с физическим проявлением при моделировании электрических сетей используют схемы ВЛ, КЛ и шинопроводов, представленные на рисунке 1-3. Приведем некоторые обобщающие пояснения к этим схемам.

Таблица №1 Конструктивные и схемо-режимные параметры воздушных линий

UН,кВ 0,22-0,38 6-10 35 110 150 220 330 500
D,м 0,4-0,5 0,7-0,9 2,5-3 4-4,5 5,5-6 7-7,5 8,5-9 10-12
*nИЗ,шт 1 1 3-4 6-7 9-10 12-14 19-22 31-34
Длинна пролета, м 35-45 60-80 150-200 170-250 200-250 250-300 300-400 350-450
Х0, Ом/км 0,29-0,35 0,33-0,37 0,4-0,41 0,41-0,43 0,42-0,44 0,42-0,44 0,32 0,29
b0 ∙10-6 См/км

2,6-2,8

3,4-3,5 3,6-3,9
QC∙10-2

Мвар/км







3-4 6-7 12-13 40-42 90-95
**∆Р0

кВт/км











1-2 4,5 8-10

*nИЗ – количество изоляторов;

**∆Р0 - потери на коронирование при хорошей погоде

При расчете симметричных установившихся режимов ЭС схему замещения составляют для одной фазы, т.е. продольные ее параметры, сопротивления изображают и вычисляют для одного фазного провода (жилы), а при расщеплении фазы - с учетом колличества проводов в фазе и эквивалентного радиуса фазной конструкции ВЛ.

Емкостная проводимость ВС , учитывает проводимости (емкости) между фазами, между фазами и землей и отражает генерацию зарядной мощности всей трехфазной конструкции линии:

и

Активная проводимость линии G, изображаемая в виде шунта между фазой (жилой) и точкой нулевого потенциала схемы (землей), включает суммарные потери активной мощности на корону (или в изоляции) трех фаз:

и (1)

Поперечные проводимости (шунты) в схемах замещения можно не изображать, а заменять мощностями этих шунтов (рисунок 1(Б), рисунок 7 (Б)). Например, вместо активной проводимости показывают потери активной мощности в ВЛ.

(2)

Или в изоляции КЛ

(3)

Взамен емкостной проводимости указывают генерацию зарядной мощности

(3а)

Указанный учет поперечный ветвей ЛЭП нагрузками упрощают оценку электрических режимов, выполняемых вручную. Такие схемы замещения линий именуют расщепленными (рисунок 1,б и рисунок 2,б).

В ЛЭП напряжением до 220 кВ при определенных условиях можно не учитывать те или иные параметры, если их влияние на работу сети несущественно. В связи с этим схемы замещения линий, в ряде случаев могут быть упрощены.

В ВЛ напряжение до 220 кВ потери мощности на корону, а в КЛ напряжением до 35 диэлектрические потери незначительны. Поэтому в расчетах электрических режимов ими пренебрегают и соответственно принимают равной нулю активную проводимость (рисунок №2). Учет активной проводимости необходим для ВЛ напряжением 220 кВ и для КЛ напряжением 110 кВ и выше в расчетах, требующих вычисления потерь электроэнергии потерь электроэнергии, а для ВЛ напряжением 330 кВ и выше также при расчете электрических режимов (рисунок №1).

Необходимость учета емкости и зарядной мощности линии зависит от соизмеряемости зарядной и нагрузочной мощности. В местных сетях небольшой протяженности при номинальных напряжениях до 35 кВ зарядные токи и мощности значительно меньше нагрузочных . Поэтому в КЛ емкостную проводимость учитывают только при напряжениях 20 и 35 кВ, а в ВЛ ею можно пренебречь.

В районных сетях (110 кВ и выше) со значительными протяженностями (40-50 км и больше) зарядные могут оказаться соизмеримыми с нагрузочными и подлежат обязательному учеты либо непосредственно (рисунок №2,б),либо введением емкостных проводимостей (рисунок 2,а)

В проводниках ВЛ при малых сечениях (16-35 мм2)преобладают активные сопротивления, а при больших сечениях (240 мм2 и более в районных сетях напряжением 220 кВ и выше) свойства сетей определяются их индуктивностями. Активные и индуктивные сопротивления проводов средних сечений (50-185 мм2)близки друг к другу. В КЛ напряжением до 10 кВ небольших сечений (50 мм2 и менее) определяющим является активное сопротивление, и в таком случае индуктивные сопротивления могут не учитываться (рисунок 3,б).

Необходимость учета индуктивных сопротивлений зависит также от доли реактивной составляющей тока в общей электрической нагрузке. При анализе электрических режимов с низкими коэффициентами мощности (<0,8) индуктивные сопротивления КЛ необходимо учитывать. В противном случае возможны ошибки, приводящие к уменьшению действительной величины потери напряжения.

Схемы замещения ЛЭП постоянного тока могут рассматриваться как частные случаи схем замещения ЛЭП переменного тока при Х=0 и b=0.
