Вихревые токи

В электрических приборах и машинах металлические детали иногда движутся в магнитном поле или неподвижные металлические детали пересекаются с силовыми линиями меняющегося магнитного поля

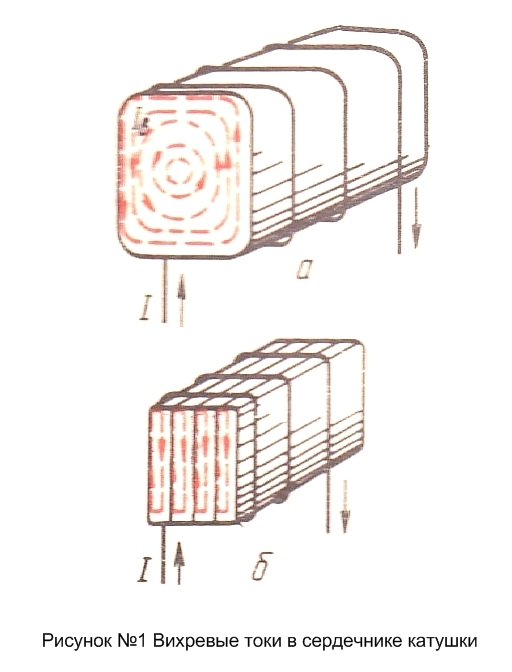

В электрических приборах и машинах металлические детали иногда движутся в магнитном поле или неподвижные металлические детали пересекаются с силовыми линиями меняющегося магнитного поля. При этом в металлических деталях индуцируется э.д.с., под действием которых в массе детали протекают вихревые токи (токи Фуко), замыкаясь в массе и образуя вихревые контуры токов IВ (рисунок №1,а).

Вихревые токи порождают свои собственные магнитные потоки, которые по правилу Ленца противодействуют магнитному потоку катушки и ослабляют его. Кроме того, они вызывают нагрев сердечника, то есть непроизводительные потери.

Чтобы уменьшить эти потери, а также ослабить размагничивающее действие вихревых токов, сердечник катушек индуктивностей, а также магнитопроводы электрических машин набирают из отдельных листов электротехнической стали, изолированных друг от друга специальным лаком, бумагой или пленкой окисла (окалиной), проводимость которой мала. Сердечники некоторых катушек (бобин) набирают из отрезков отожженной железной проволоки. Полоски железа располагают параллельно линиям магнитного потока. Вихревые же токи, протекающие в плоскостях, перпендикулярных направлению магнитного потока, ограничиваются изолирующими прокладками (рисунок №1,б)

Для магнитопроводов приборов и устройств, работающих в условиях токов высокой частоты, применяют магнетодиэлектрики.

Чтобы снизить вихревые токи в проводах, их изготовляют в виде жгута из отдельных жил, изолированных одна от другой.

Вихревые токи находят полезное применение в некоторых измерительных приборах, а также при индукционной плавке металлов и поверхностей закалке деталей токами высокой частоты.
