Индуктивности катушек. Соединение катушек индуктивностей
По своему устройству катушки могут быть однослойными и многослойными.

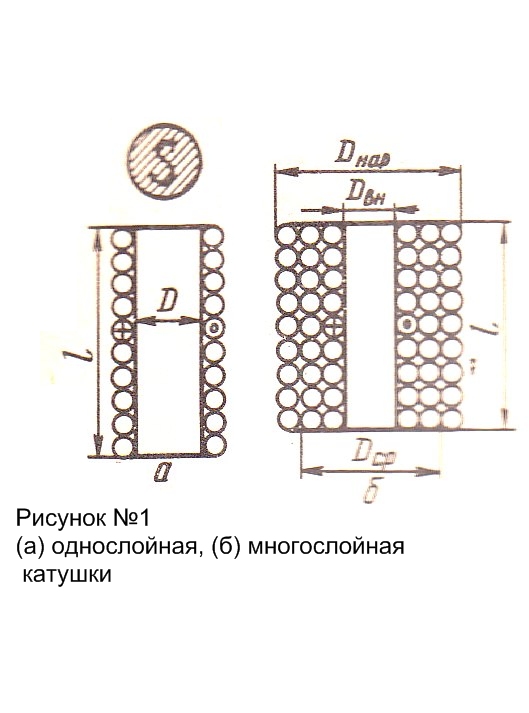

Индуктивность однослойной катушки (рисунок №1, а)может быть определена приближенно по формуле:
(1)
где w – число витков катушки; а – магнитная проницаемость сердечника; l - длина катушки, м; - площадь поперечного сечения катушки, м2 ; D- диаметр катушки, м.
Для многослойной цилиндрической обмотки (рисунок №1,б) индуктивность может быть определена так:
(2)
где m – число всех слоев обмотки катушки; LCP - индуктивность однослойной катушки, диаметр которой

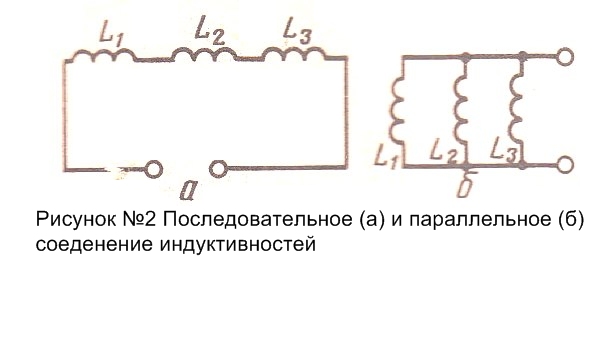

Если несколько катушек индуктивности соединено последовательно (рисунок №2,а), то общая индуктивность всей цепи равна сумме индуктивностей катушек:
(3)
Когда катушки соединены параллельно (рисунок №2,б), их суммарная индуктивность может быть определена из выражения:
(4)

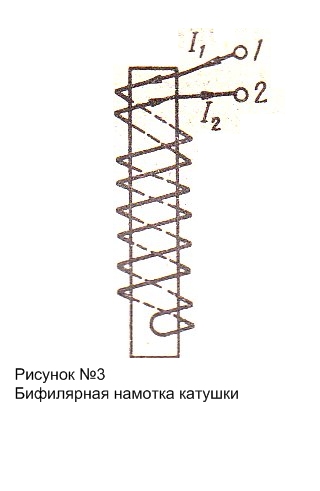

Иногда требуется свести к нулю индуктивность катушки сохранив ее активное сопротивление. В этих случаях применяют бифилярную намотку (рисунок №3). В двух ветвях 1 и 2 этой катушки индуктируются э.д.с. противоположного направления, так как в них токи направлены в разные стороны. Таким образом, при любом изменении тока в цепи э.д.с. самоиндукции равно нулю.
