Частота колебаний переменного тока

Период колебаний э.д.с. (тока) в генераторе по схеме, изображенной в статье “Получение переменного тока (рисунок №2, а)”, соответствует одному обороту рамки (от 0 до 3600).

Число периодов в секунду (пер/с) называют частотой переменного тока:

(1)

За единицу измерения частоты переменного тока принят 1 герц (Гц); 1Гц=1пер/с.

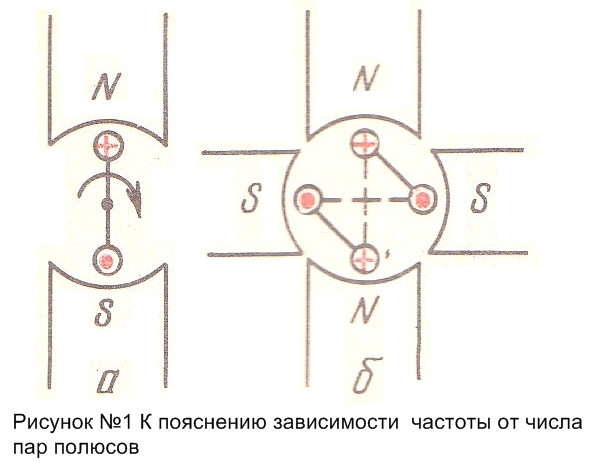

Обычный переменный ток сети имеет частоту 50 Гц; это так называемая промышленная частота переменного тока. В радиопередатчиках и приемниках частоты переменного тока, на которых ведется радиопередача, измеряются тысячами, сотнями тысяч и миллионами герц (килогерц, мегагерц).Частота переменного тока зависит от частоты вращения витка в магнитном поле, а также от числа пар полюсов р. Например, если у генератора одна пара полюсов (рисунок №1, а), то есть р=1, то для того чтобы получить 50Гц, виток должен совершить 50 об/с (оборотов в секунду), или 50·60=3000 об/мин.

Если генератор имеет две пары полюсов (рисунок №1, б) то за один оборот активные участки рамки пройдут под северным полюсом и дважды под южным. Таким образом, за один оборот рамки индуктируемая э.д.с. совершит два периода колебаний. Чтобы получить 50 Гц, необходима частота вращения 25 об/с, или 25·60=1500 об/мин.

Частота переменного тока может быть определена по формуле:

(2),

где n-частота вращения в минуту; p-число пар полюсов

если нужно получить частоту =50 Гц, то частота вращения

(3)

Если число пар полюсов р=1, то частота вращения ротора n=n=3000 об/мин. При р=2 n=1500; при p=3 n=1000; при р=4 n=750 об/мин и т.д.
