Резисторы, реостаты и магазины сопротивлений

Резисторы от нескольких омов до нескольких мегаомов применяют в различных радиотехнических, телефонных и других устройствах, в разнообразных измерительных и т.д. Резисторы различают не только по величине, но и по мощности рассеивания, то есть номинальной мощности. Развиваемой в них током. Чем больше мощность рассеивания, тем больше габариты рассеивания.

Резисторы могут быть проволочными и непроволочными.

Проволочные резисторы типа ПЭ (проволочные эмалированные и стеклованные) выполняют из константановой (низкоомные) или нихромовой (высокоомные) проволоки, которую наматывают на керамическую трубку, а снаружи покрывают предохранительным слоем стекловидной эмали.

К непроволочным относятся резисторы типов: ВС - влагостойкие, УЛМ – углеродистые лакированные малогабаритные, МЛТ – металлизированные лакированные теплостойкие и др.

Резисторы ВС изготавливают путем нанесения слоя углерода на керамическую основу – стержень, если мощность рассеивания0,5…2 Вт, или трубку, если мощность рассеивания 5…10 Вт.

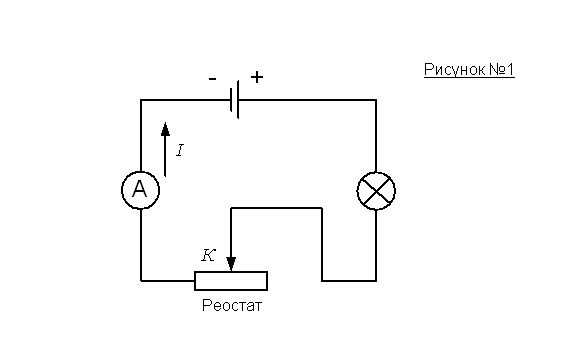

Реостат – это устройство, при помощи которого можно изменять сопротивление электрической цепи. Схема включения реостата показана на рисунке №1. Перемещая скользящий контакт влево, можно уменьшать сопротивление реостата, а перемещая вправо, увеличивать его. Ток в цепи соответственно этому изменяется практически плавно.

Элементы реостата чаще изготавливают из металлической проволоки (константан, нейзильбер, сталь и т.д.). В непроволочных реостатах, широко применяются в радиотехнике, токопроводящим элементом служит тонкий слой проводящего материала, нанесенный на основание из изоляционного материала.

Реостат со ступенчатым переключением, схема которого показана на рисунке №2, состоит из ряда секций, включенных между контактами К. Чтобы изменить значение сопротивления, включенного в цепь, перемещают переключатель П.Реостаты такого типа используют главным образом как пусковые для электродвигателей постоянного тока и трехфазных асинхронных электродвигателей с фазным ротором.

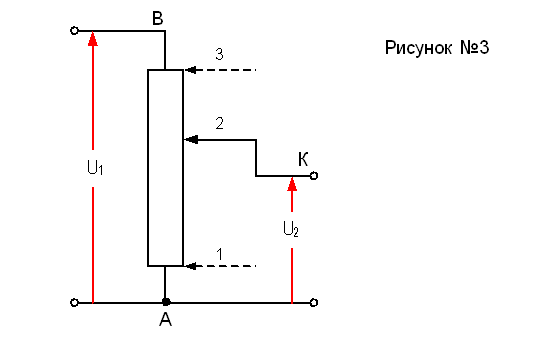

На рисунке №3 приведена схема включения реостата в качестве потенциометра – прибора, при помощи которого изменяют напряжение питания цепи при одном и том же напряжении источника электрической энергии.

К контактам А и В подведено напряжение U1, C контактов А и К снимается напряжение U2. Если ползунок, с которым соединен контакт К, находится в точке 1, то напряжение U2 равно нулю, а если в точке 3, то напряжение U2 равно U1 . Таким образом, передвигая ползунок, можно изменять напряжение от 0 до U1 .

Магазины сопротивлений представляют собой специальный наборы элементов, различные сочетания которых, получаемые при помощи переключателей и штепселей, дают очень широкий диапазон значений. Если, например, магазин составлен из четырех групп элементов по 10 штук: от 0 до 9 Ом, от 0 до 90 Ом, от 0 до 900 Ом и от 0 до 9000 Ом, то, меняя положения четырех переключателей, можно установить значение сопротивления в пределах от 0 до 9999 Ом с интервалом в 1 Ом.

Элементы сопротивлений в магазинах сопротивлений выполнены из манганиновой или константановой проволоки, обладающей очень малым температурных коэффициентом.
